海灣GST-DH9200-9型剩余電流式電氣火災監控探測器安裝參數說明

一、海灣GST-DH9200-9型剩余電流式電氣火災監控探測器概述：

　　GST-DH9200-9型剩余電流式電氣火災監控探測器(以下簡稱探測器)使用雙重供電方式和成熟的總線技術，工作穩定可靠。該探測器應用方式靈活，可以應用于總線式的漏電報警系統。
二、GST-DH9200-9特點：

　　1.GST-DH9200-9探測器和電氣火災監控設備采用無極性兩線制連接方式，布線簡便。
2.GST-DH9200-9探測器通訊采用數字化無損沖突技術和電子編碼技術，報警響應快，調試簡便。
3.GST-DH9200-9探測器內置高性能CPU，采用智能算法和看門狗技術。具備在線自檢測和校正功能，可以檢測探測線圈的短路斷路，并對一定范圍內的異常進行自校正。
4.GST-DH9200-9探測器從50mA到1000mA二十級報警剩余電流設置，通過電子編碼器和電氣火災監控設備都可以實現探測器修改地址編碼和報警電流等設置，方便工程調試和維護。
5.零序電流互感器具有外形美觀，靈敏度高，線性度好，運行可靠，安裝方便。
三、GST-DH9200-9技術特性：

型號     GST-DH9200-9
工作電壓     AC220V
工作電流     AC10mA
額定動作電流     50mA到1000mA二十級可設(步進50mA)
額定不動作電流     額定動作電流的50%
輸出觸點容量     2A/250VAC，2A/30VDC
常開觸點輸出     脈沖輸出與持續輸出可設
常開觸點延時輸出     0~10秒可設
過線電流     400A
過線電壓     ＜660VAC
過線額定頻率     50Hz/60Hz
總線接口     24V，無極性
響應時間     ≤60s
指示燈     工作燈：綠色，正常工作時點亮，約幾秒鐘閃動一次表示通訊正常；
報警燈：紅色，正常時熄滅，報警時常亮；
斷電燈：黃色，正常時熄滅，常開觸點延時輸出時閃亮，輸出成功后常亮；
故障/試驗燈：黃色，正常時熄滅，試驗狀態下閃亮，探測器故障時常亮。
使用環境     溫度：-10℃～+50℃
相對濕度≤95%，不凝露
海拔＜3000m
外殼防護等級     IP20
線制     信號二總線無極性
編碼方式     電子編碼(編碼范圍為1~242)
信號處理模塊殼體材料和顏色     Q 235，藍綠色
信號處理模塊重量     700g
外形尺寸     信號處理模塊：189mm×112mm×34mm

安裝孔距：
    信號處理模塊：178mm×55mm

四、GST-DH9200-9結構特征與工作原理

　　1.結構特征：

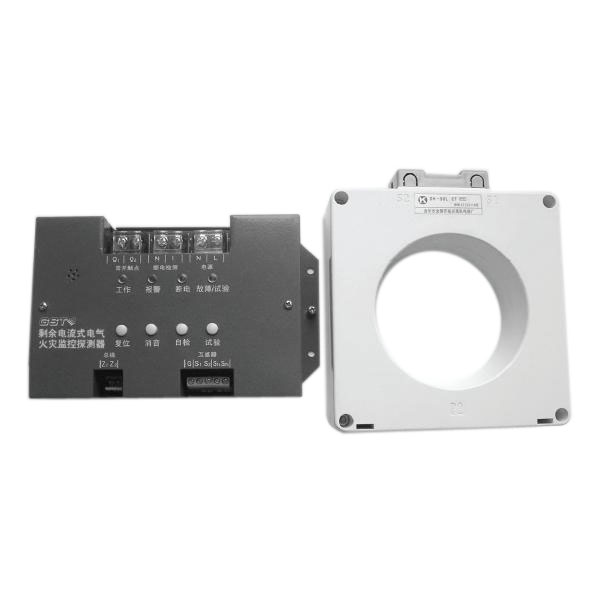

GST-DH9200-9探測器由信號處理模塊和零序電流互感器兩部分組成

　　2.工作原理
GST-DH9200-9探測器通過信號采集電路網絡準確采集零序電流互感器的輸出電流值，并上傳給電氣火災監控設備。當達到預先設定的剩余電流值時，信號處理模塊有聲光指示，同時將報警信息上傳給電氣火災監控設備，并執行電氣火災監控設備下達的命令，執行觸點的開啟與閉合。探測器具備自檢功能，能檢測探測器的功能是否正常，如有故障能及時上傳給電氣火災監控設備，有助于故障的定點排除。
